0   引言

地震各向异性研究是地震学中一个重要的研究领域。20世纪70年代，Crampin 发现地壳剪切波分裂现象，提出了张性扩容各向异性（EDA）理论^[1-2]。不断发展的地震观测技术，特别是高分辨率数字地震仪的广泛使用，为剪切波分裂研究提供了技术保障。近年来，剪切波分裂方法被广泛应用于全球不同构造区的地壳各向异性研究^[3-6]。

剪切波在传播过程中，穿过各向异性介质，导致剪切波的传播速度和偏振特性发生变化，分裂为快剪切波和慢剪切波，简称快波和慢波^[7]。快波偏振方向可用于研究地壳应力场特征^[8-9]，而慢波时间延迟则反映了介质各向异性的强弱和区域应力环境的变化^[10]。受到不同的地质构造、断裂分布和应力环境等影响，在上地壳会产生不同方向、尺度不一的EDA微裂隙，微裂隙的定向排列导致了上地壳地震各向异性。因此，剪切波分裂特性对地壳应力变化引起的岩石裂隙变化反映灵敏。

小浪底水利枢纽位于河南省孟津县境内，是国内大型综合性水利工程，是黄河中游最后一段峡谷的出口处。水库总库容126.5亿m³，坝顶高程281 m，水库正常蓄水位275 m，库水面积272 m²，调水调沙库容10.5亿m³，淤沙库容75.5亿m³，长期有效库容51.0亿m³。水库呈东西带状，长约130 km，上段较窄，下段较宽，平均宽度2 km，属峡谷河道型水库。

对于水库库区的地壳各向异性研究，前人做了大量工作。史海霞等^[11]采用传统的相关系数法和偏振分析法，对广西龙滩库区地震剪切波分裂特征进行了系统研究；邹振轩等^[12]利用互相关系数法，借助遗传算法与人工判读相结合，测量了温州珊溪水库地震序列的快剪切波偏振方向和快慢剪切波的时间延迟；张永久等^[13]采用剪切波分裂SAM系统分析方法获得了四川紫坪铺水库库区的剪切波分裂参数，探讨了快剪切波偏振方向与区域应力场以及龙门山断裂带的关系；邵玉平等^[14]计算得到了四川锦屏水库地区地壳剪切波分裂参数，分析了其地壳各向异性特征，讨论了水库蓄水对剪切波分裂特征的影响。本研究利用小浪底水库数字地震台网记录的资料开展地壳各向异性研究，对于了解小浪底库区应力状态、潜在的地震危险性具有重要意义。

1   构造背景

小浪底水库库区处于秦岭大别造山带以北，太行山东南的弧形部位（图1）。研究区北起中条山、王屋山南麓，南抵崤山东北余支北坡，西接汾渭盆地，东临华北平原。区内构造可分为形成于燕山期的近EW向构造、NW向构造和喜山期形成的NE向构造。区域地质构造主要受豫皖断块西北的汾渭断陷带、太行断块与冀鲁断块交界的太行山山前断裂带控制^[15]。

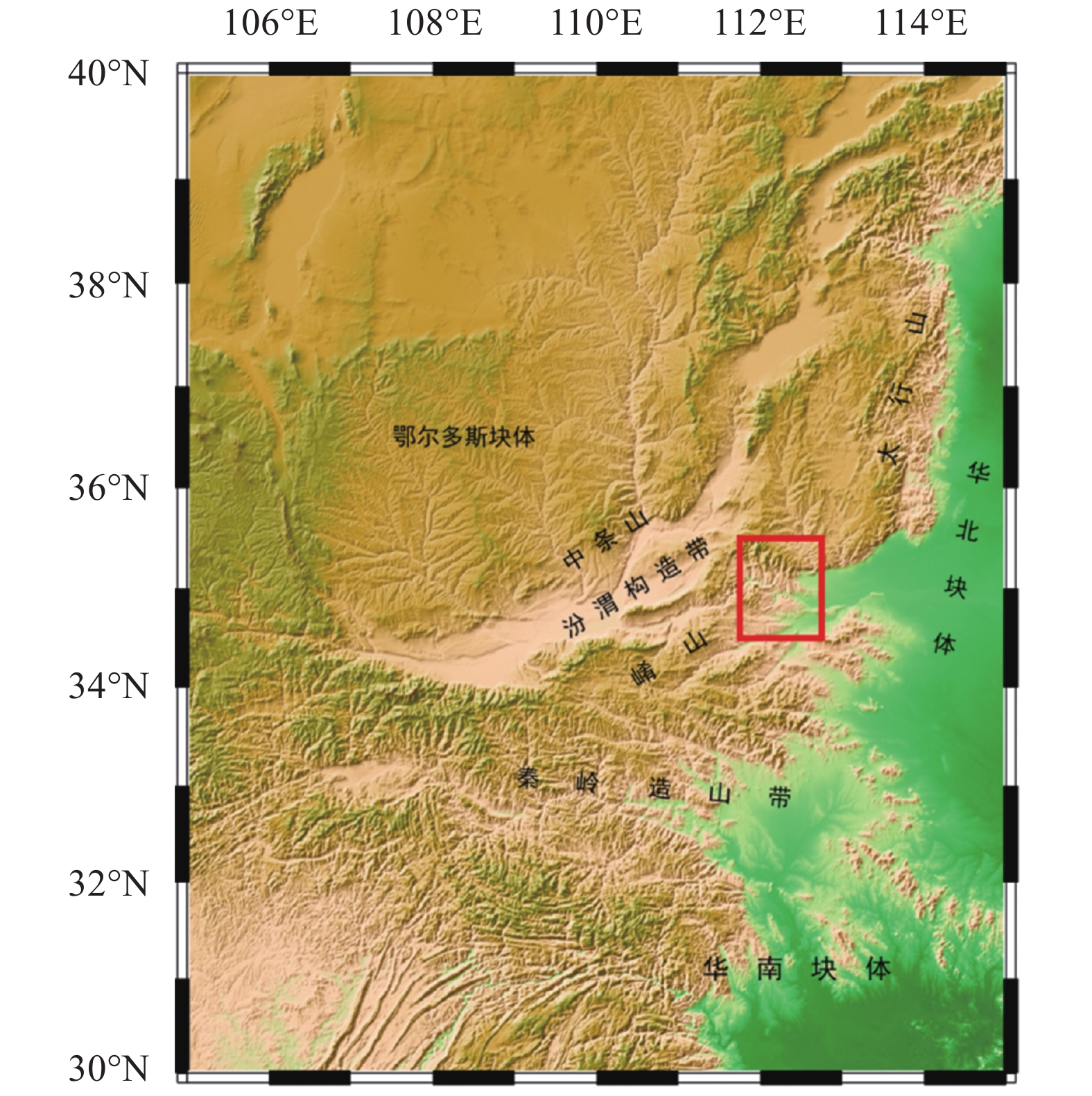

图  1  研究区域构造背景

注：红色方框表示研究区域

下载: 全尺寸图片 幻灯片

小浪底水库库坝区及周边展布多条第四纪活动断层（图2），其中城崖地断层、塔底断层和石井河断层是库区较重要的3条大断层。其他小断层与这3条断层力学作用机制一致，属于次一级断层，如盘古寺断层、封门口-五指岭断层、连地断层、坡头断层、小南庄断层、王良断层和霍村断层等。

图  2  研究区地震事件定位及深度分布图

注：F1盘古寺断层；F2封门口-五指岭断层；F3塔底断层；F4连地断层；F5坡头断层；F6小南庄断层；F7石井河断层；F8城崖地断层；F9王良断层；F10霍村断层；白色线段表示河流 。

下载: 全尺寸图片 幻灯片

城崖地断层走向315°左右，倾角65°～75°，倾向NE，为左旋扭动的压扭性正断层。在新安，该断层为中低山与山前平原的分界线；在伊洛盆地，断层两侧上下第三系及第四系的厚度有明显差异。塔底断层形成于燕山期，是垣曲断坳盆地的南侧边缘断层，走向295°、倾向N、倾角70°，为左旋扭动的平移正断层，控制了垣曲断坳盆地的南部地区。石井河断层总体走向285°、倾向N、倾角大于60°，在库坝区内由西向东直抵坝址区右岸。该断层为燕山期早期产物，总体特征是南盘上升，北盘下降的正断层^[16]。

2   资料选取与计算方法

小浪底数字地震台网共有8个台站（图2），架设北京港震机电公司生产的地震仪。其中，6个台站架设FSS-3M短周期地震仪，2个台站架设BBVS-60宽频带地震仪，采样率为100 sps（样本/秒）。本研究选取小浪底数字地震台网2009—2016年记录的M_L1.0以上的地震事件波形，采用双差定位方法重新定位并分析重定位事件，根据每个台站的数据记录状况进行讨论。

2.1   地震重定位

开展剪切波分裂计算过程中，地震事件的定位精度对剪切波分裂参数的计算结果影响较大，主要体现为以下两方面：①会影响剪切波窗口内数据的挑选；②时间延迟的变化更易受到震源与台站相对位置、外部环境等的影响^[17]。地震定位的精度问题是地震学领域始终关注和研究的基本问题，地震学家通过不断地改进定位方法来提高地震定位的精度。目前，对于震源重新精定位的双差定位法是相对较为准确的一种定位方法^[18]。通过“双差”定位可以将速度模型带来的定位误差减小到最低。双差定位法比主事件法的使用范围更大，其避免了主事件的误差传递到其他待定事件中。

利用双差定位法对研究区域内M_L≥1.0的744次地震事件进行重新定位后，得到了540个地震定位结果（图2）。重定位后的均方根残差平均值为0.085 s，震源位置的估算误差EW方向平均为0.2 km，NS方向平均为0.3 km，垂直方向平均为0.3 km。从空间分布看，小浪底库区地震主要分布在库区中段的石井河断层附近，呈团状散布。研究区的地震主要发生在15 km以内，其中第一优势分布在5～10 km范围，次优势分布为0～5 km，表明研究区内发生的地震主要以浅源地震为主。

2.2   剪切波分裂方法

剪切波入射到自由表面，当入射角大于临界角度时，会发生全反射现象，这时观测到的剪切波形会发生畸变。因此，发生全反射的临界角度就是剪切波窗口的限定范围。对于泊松介质，其剪切波窗口为35°，考虑到弯曲的波前和低速的地壳表面沉积等影响，剪切波窗口可以有效增大到45°～50°^[19]。

本文采用高原等^[20]提出的剪切波分裂系统分析方法（即SAM方法）对研究区进行剪切波分裂参数的计算。SAM分析方法包括相关函数计算、时间延迟校正和偏振分析检验3部分，能够实现自检验，提高结果的准确性。

在利用SAM方法进行剪切波分裂参数计算时，设置剪切波窗口为45°，挑选研究区域各台站记录到的剪切波窗口内的、震相清晰的地震事件波形218条，计算得到8个台站的剪切波分裂参数。图3～5是利用SAM方法进行剪切波分裂分析的实例，其中图3为乔岭地震台（QLT）2015年7月17日15时27分59秒记录的滤波后的地震波形图，震级M_L1.4，震源深度18 km，滤波频率范围1～10 Hz。地震发生后产生的剪切波在通过各向异性介质时分裂成两列新波列（快波和慢波），快波到达后、慢波到达前，剪切波质点运动轨迹的方向与正北方向成夹角α，这一角度就是快波的偏振方向。慢波到达后，叠加到快波上，质点的运动轨迹就会发生变化。图4显示了水平方向剪切波的质点运动轨迹（偏振图）。将2个分量的剪切波同时旋转α角度可以实现快、慢剪切波的分离。理论上，快、慢剪切波来自于同一震源的同一列剪切波，消除时间延迟后，质点的运动轨迹应具有线性相关。图5显示，经过时间延迟校正后，2个分量的剪切波质点运动轨迹线性度很高，证明了分析结果的可靠性。

图  3  乔岭地震台2015年7月17日地震记录图

下载: 全尺寸图片 幻灯片

图  5  偏振分析检验

注：快剪切波（F）和慢剪切波（S）的质点运动轨迹图，已经消除了时间延迟的影响；F、S分别是快、慢剪切波波形；虚线显示偏振图中显示的剪切波波形范围，把慢剪切波提前一个时间延迟的量，这样在偏振图中就扣除了时间延迟的影响。

下载: 全尺寸图片 幻灯片

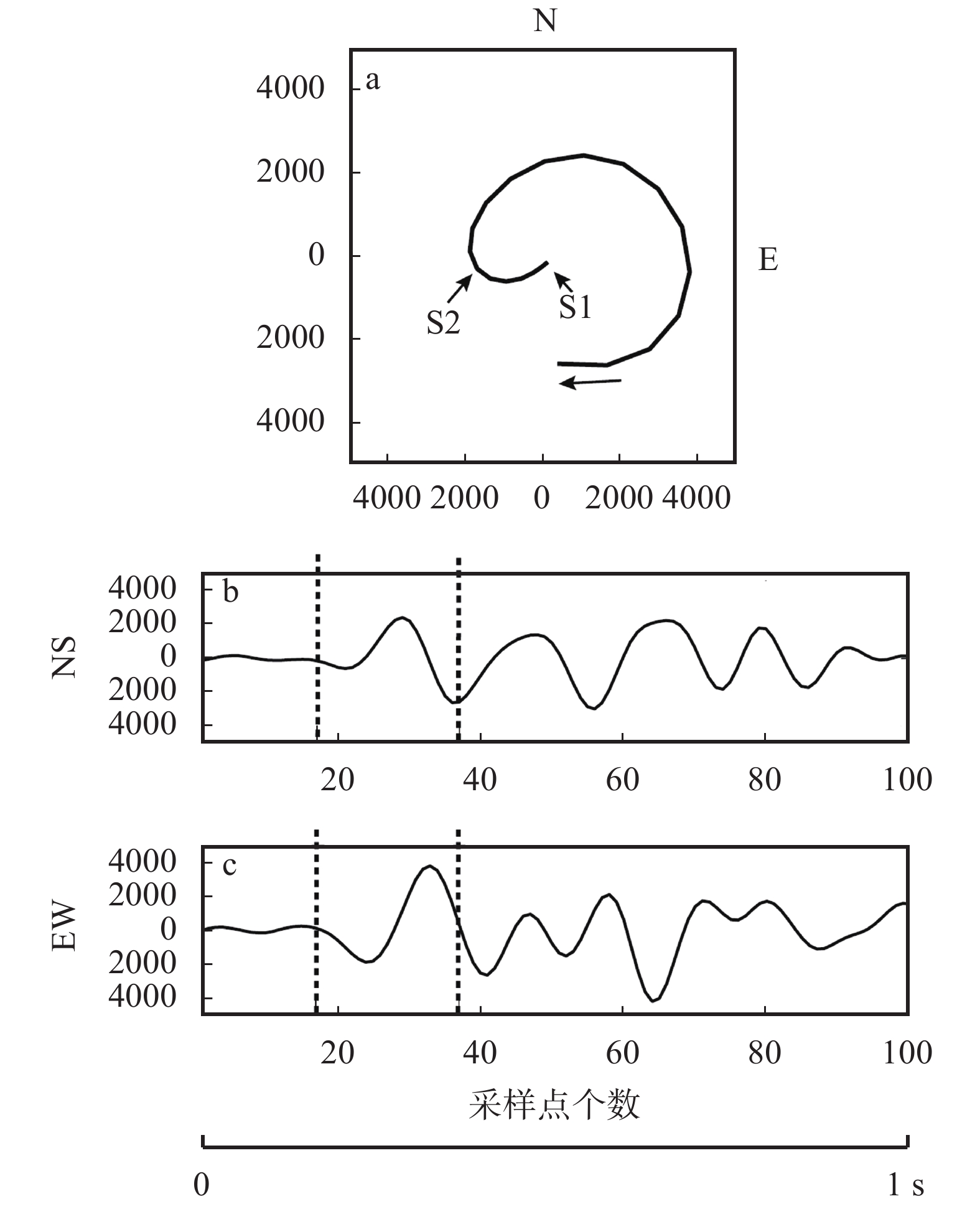

图  4  水平方向剪切波的质点运动速度轨迹（偏振图）

注：S1、S2分别表示快、慢剪切波振动起始位置；箭头表示质点运动轨迹方向，剪切波质点运动轨迹；虚线表示偏振图中显示的剪切波波形范围；NS、EW分别代表南北、东西向分量的剪切波波形。

下载: 全尺寸图片 幻灯片

3   快剪切波偏振方向

表1为研究区域内6个台站基本参数与剪切波分裂参数，图6为研究区域所有台站快剪切波偏振方向等面积投影玫瑰图。综合各台站的剪切波分裂结果，得到小浪底库区内快剪切波平均偏振方向为100.4°±45.0°，慢剪切波平均时间延迟为2.87±1.13 ms·km⁻¹。

表  1  小浪底库区8个台站基本参数与剪切波分裂参数

台站名称	台站代码	经度/（°E）	纬度/（°N）	记录条数	快剪切波偏振 方向/（°）	偏振方向标准 差/（°）	慢剪切波时间 延迟/（ms/km）	时间延迟标准 差/（ms/km）
当腰台	DYT	112.14	35.11	21	104.3	±39.9	3.09	±1.26
上孟庄	SMZ	112.21	35.02	42	92.9	±39.1	4.18	±2.78
螃蟹脚	PXJ	112.31	35.06	19	37.1	±23.1	3.73	±2.36
南关郎	NGL	112.03	34.99	43	101.6	±39.8	2.67	±1.87
青石台	QST	112.10	34.92	59	101.0	±38.0	2.63	±3.25
乔岭台	QLT	112.28	34.91	15	178.7	±47.0	0.92	±0.52

下载: 导出CSV

| 显示表格

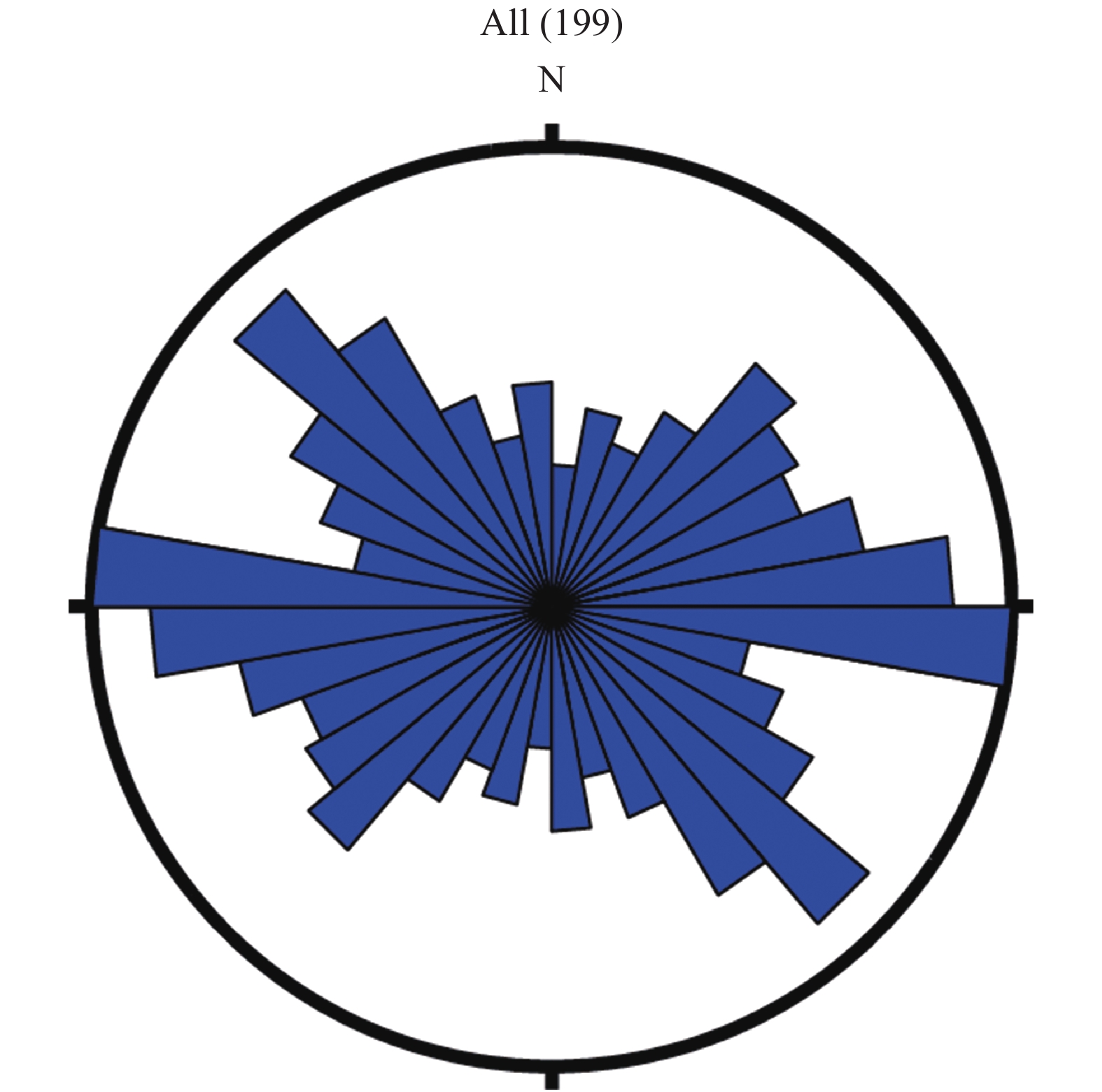

图  6  快剪切波偏振方向下半球等面积投影玫瑰图

下载: 全尺寸图片 幻灯片

研究得到了小浪底库区6个台站的快剪切波偏振方向（图7），当腰台（DYT）、上孟庄台（SMZ）、南关郎台（NGL）、青石台（QST）等4个台站的快剪切波优势偏振方向一致性较好，为NWW向或近EW向；螃蟹脚台（PXJ）的快剪切波优势偏振方向为NE向；乔岭台（QLT）的快剪切波优势方向为近NS向。

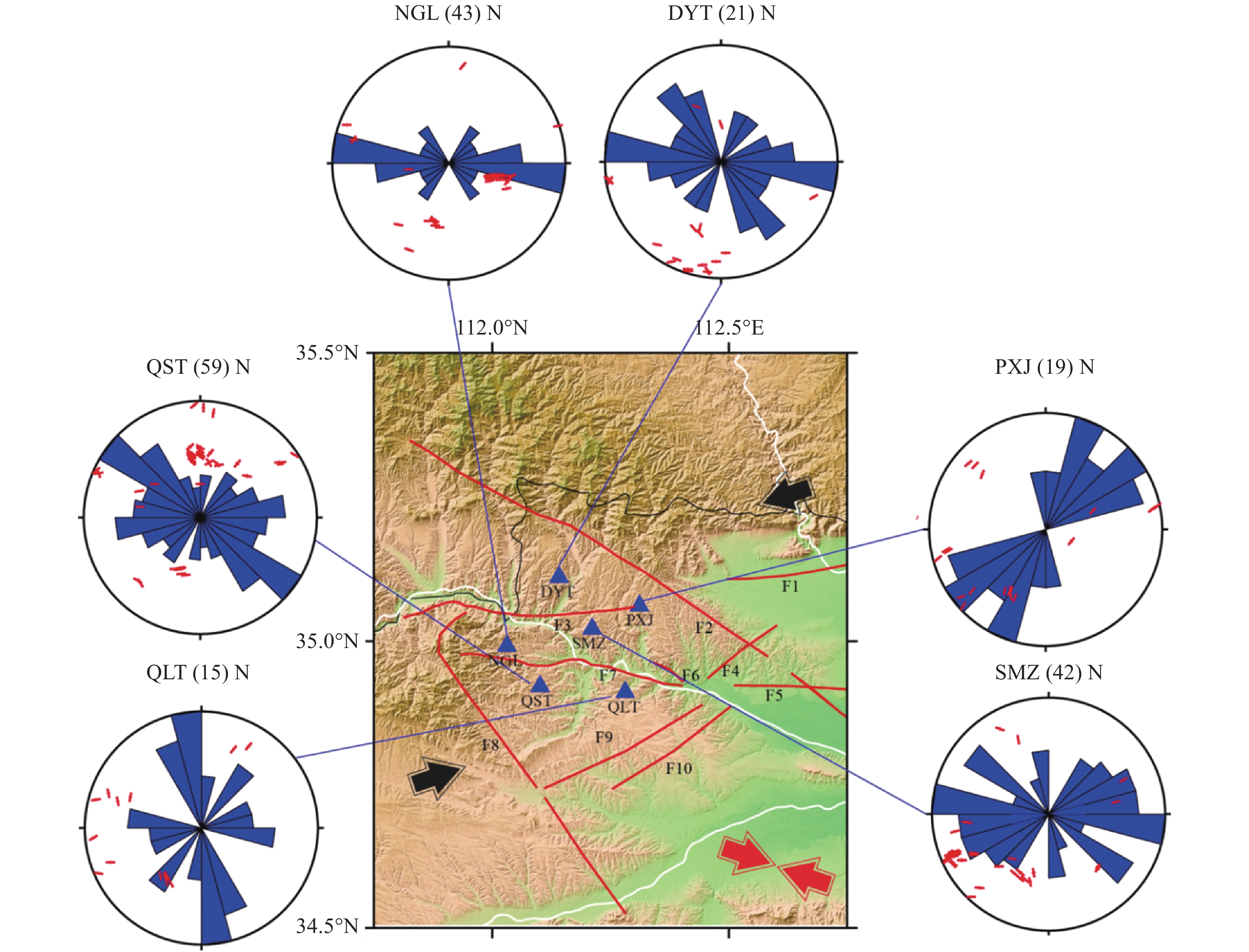

图  7  小浪底库区各台站快剪切波偏振方向等面积投影玫瑰图

注：黑色箭头表示华北地区主应力场方向^[21]；红色箭头表示华南地块主压应力场方向；台站代码后面括号中的数字表示参与分析的地震事件次数；其他含义同图2。

下载: 全尺寸图片 幻灯片

4   讨论

4.1   快剪切波偏振方向

研究表明，快波偏振的优势方向与区域最大主压应力方向一致，而位于活动断裂上的台站，其快波偏振优势方向与断层走向一致^[22]。在构造复杂的区域，如不同走向断层的交汇处，快波偏振方向会表现出一定的离散性^[23]。综合各台站的剪切波分裂参数，小浪底库区快剪切波平均偏振方向为100.4°±45.0°，与华北地区最大主压应力方向成锐角相交，与刘庚等^[24]得到的秦岭微地块的地壳各向异性结果一致，同时与华南地块的最大主压应力方向一致^[25]。图1显示，研究区域位于华北地块与华南地块的交汇区域，南临秦岭造山带，西接渭河盆地。推测研究区受到的应力场控制作用主要来自于秦岭造山带及华南地块。

当腰台（DYT）位于塔底断层的北侧，其快波偏振方向较离散，但仍能看出其优势方向为NWW向。上孟庄（SMZ）和南关郎（NGL）均位于塔底断层的南侧、石井河断层的北侧，这2个台的快波偏振方向为近EW向。青石（QST）位于石井河断层的南侧，快剪切波优势偏振方向也为NWW向。以上4个台站的快剪切波优势偏振方向与区域主压应力方向不一致，但与台站附近塔底断层、石井河断层的走向基本一致，表明其快波方向受区域应力场作用较弱，地震各向异性主要来自台站附近的构造断裂。螃蟹脚台（PXJ）位于塔底断层东端，快剪切波优势偏振方向为NE向，与华北地区最大主压应力方向基本一致。资料显示，塔底断层以剪切滑移为主，分析认为螃蟹脚台位于断层顶端，断层有可能对其控制作用较弱，而主要受区域应力场作用，因此其与前面提到的4个台站结果差别较大。乔岭台（QLT）的结果比较离散，但从图8中可以看出其快剪切波优势偏振方向为近NS向，与区域主压应力方向、断层走向均不一致，推断可能是快波偏振受到区域应力场、断裂和地形的多重影响，导致偏振方向比较离散。

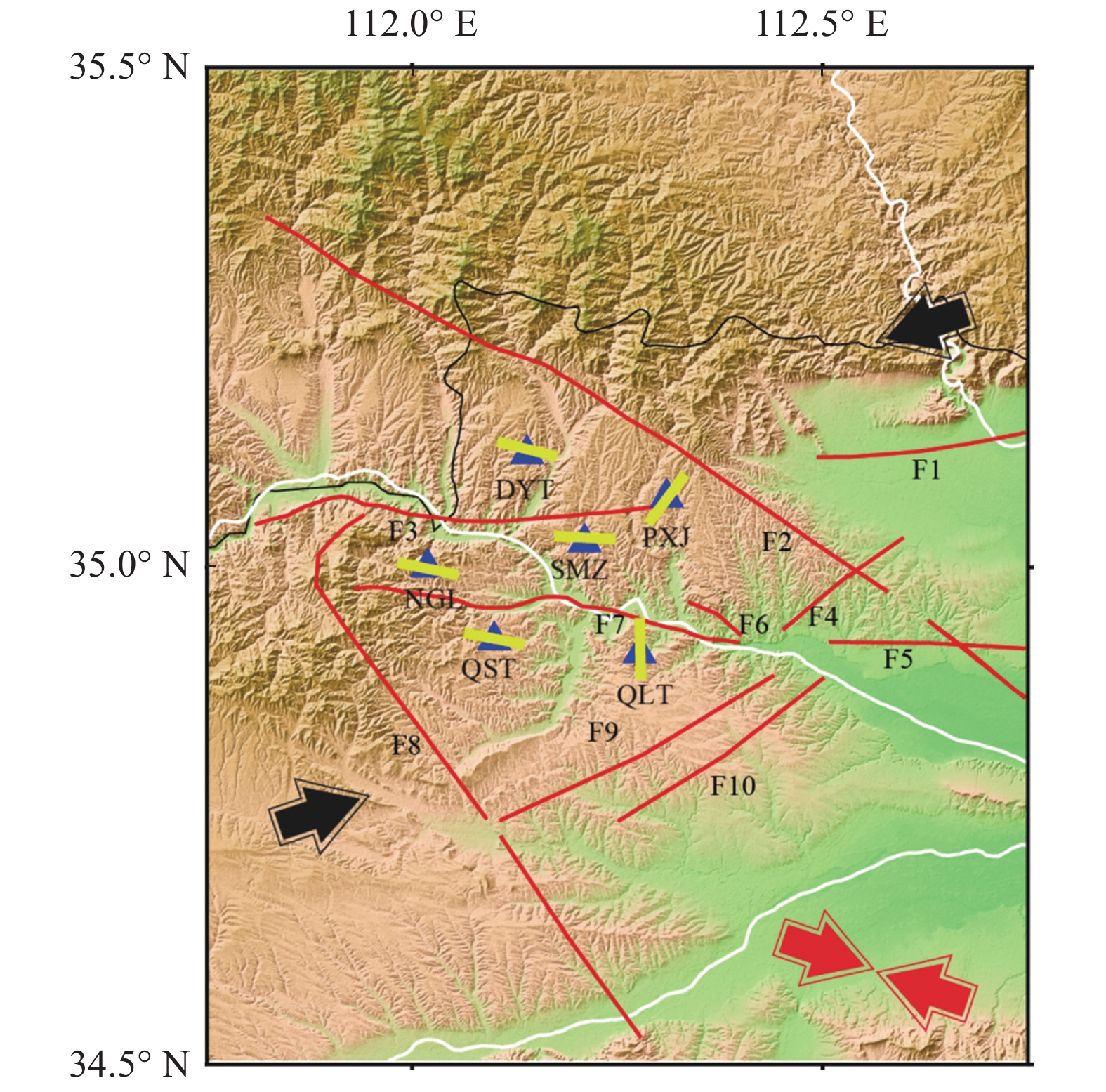

图  8  快剪切波优势偏振方向图。

注：黑色箭头表示华北地区主应力场方向，红色箭头表示华南地块主压应力场方向；黄色短线为台站有效记录的快剪切波优势偏振方向；其他含义同图2。

下载: 全尺寸图片 幻灯片

研究区域快剪切波偏振方向与华南地块主压应力场方向一致性较好，与秦岭造山带走向一致。受到区域构造背景应力环境的作用，局部地区受构造、地形等制约，导致了局部的复杂分布结果。另外，可能由于在水库库区，地壳内定向排列的微裂隙充满液体后，定向排列的优势方向不明显导致地壳各向异性结果离散。

4.2   慢剪切波时间延迟

慢波的时间延迟反映了地壳介质各向异性的程度，它是震源到台站剪切波传播路径的累积效应。由于每个地震具有不同的震中距，为了统一描述介质各向异性程度，同时也方便比较，把时间延迟归一化，即计算单位射线长度上的时间延迟（单位为ms·km⁻¹）。

由表1可知，研究区域慢剪切波的平均延迟时间为2.87±1.13 ms·km⁻¹，其中最大的是上孟庄台，时间延迟为4.18±2.78 ms·km⁻¹；最小的是乔岭台，时间延时为0.92±0.52 ms·km⁻¹。吴鹏等^[26]、吴晶等^[27]得到的华北地块南部不同区域的慢波时间延迟结果相当。张永久等^[13]计算出四川紫坪铺水库库区慢波平均时间延时为3.92±2.72 ms·km⁻¹；邹振轩等^[12]得到温州珊溪水库库区各台站平均慢剪切波时间延迟在2.12～8.66 ms·km⁻¹之间，与本文得到的小浪底库区慢波时间延迟明显偏大，反映了小浪底库区地壳各向异性要弱于温州珊溪水库和四川紫坪铺水库，这有可能是地理环境和构造背景的影响导致。

5   结论

本文使用小浪底水库地震台网的资料，对小浪底库区2009—2016年的地震事件进行了双差重定位，采用SAM方法计算并初步得到小浪底库区各台站的剪切波分裂参数。

1）利用双差定位法对研究区域内M_L≥1.0的744次地震事件进行重新定位后，得到了540个地震定位结果。从空间分布看，小浪底库区地震主要分布在库区中段的石井河断层附近，呈团状散布。重定位后，均方根残差平均值为0.085 s，震源位置的估算误差EW方向平均为0.2 km、NS方向平均为0.3 km、垂直方向平均为0.3 km，震源深度优势分布为5～10 km。

2）得到了小浪底库区剪切波分裂参数的空间分布特征。小浪底库区内快剪切波平均偏振方向为100.4°±45.0°，慢剪切波平均时间延迟为2.87±1.13 ms·km⁻¹。研究区快波方向与秦岭造山带走向一致，与华南地块主压应力场方向一致。慢波时间延迟与华北地区其他区域的结果相当，但与四川紫坪铺水库、温州珊溪水库的结果相差较大，可能是地理环境和构造背景所导致。
